1

油壬传感器

Hammer Union Sensor

一、什么是油壬（由壬）

油壬（Union / Hammer Union）是油田高压管线用的快速锤击式活接头，靠螺纹+密封垫快速连接，耐压极高（几十～上百 MPa）

油壬传感器 = 把传感元件直接做在油壬接头里，一边接管线、一边出电信号。

二、核心特点（压力型为主）

高压量程：常见 0～350bar（35MPa）、70MPa、105MPa、140MPa、160MPa

结构：一体式高压膜片 + 应变/扩散硅芯体 + 防爆外壳

输出：4–20mA 二线制、RS485、HART、无线

材质：15-5PH、17-4PH、316L、Inconel 耐泥浆/压裂液腐蚀

工况：抗振动、抗冲击、耐温宽（-40℃～+125℃）、防爆

接口：1502 油壬、206 油壬、2022 油壬 标准锤击接头

三、典型应用

压裂车、固井车、泥浆泵：立管压力、泵压监测

井口、节流管汇、高压管线：实时压力监控

钻井、录井、随钻、海上平台

2

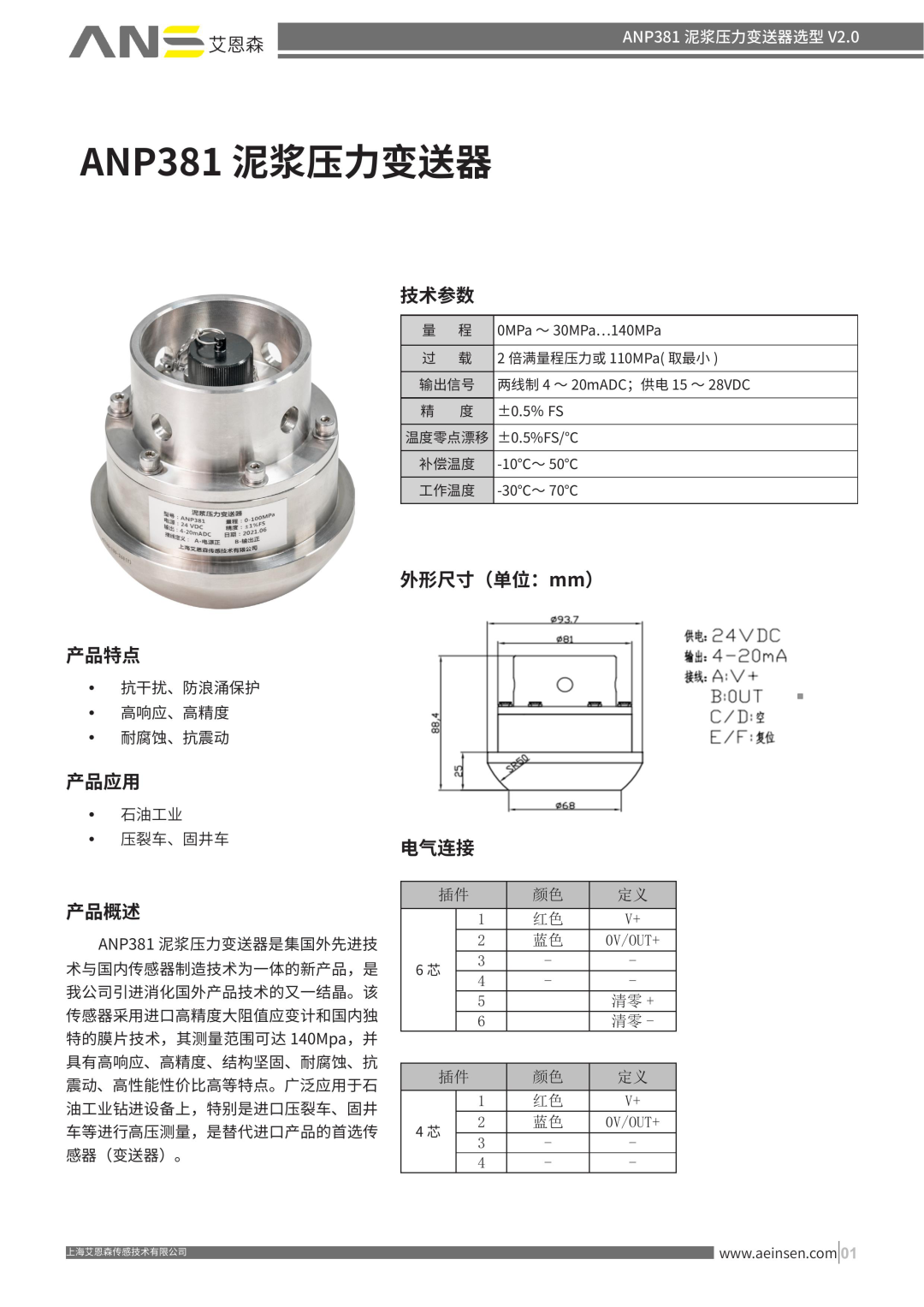

ANP381泥浆压力变送器

ANP381 Mud Pressure Sensor
