压力变送器是工业现场中很常见的压力检测仪表，广泛应用于各种工业自控环境，涉及水利水电、铁路交通、石化、管道等众多行业。

• 压力变送器的选型

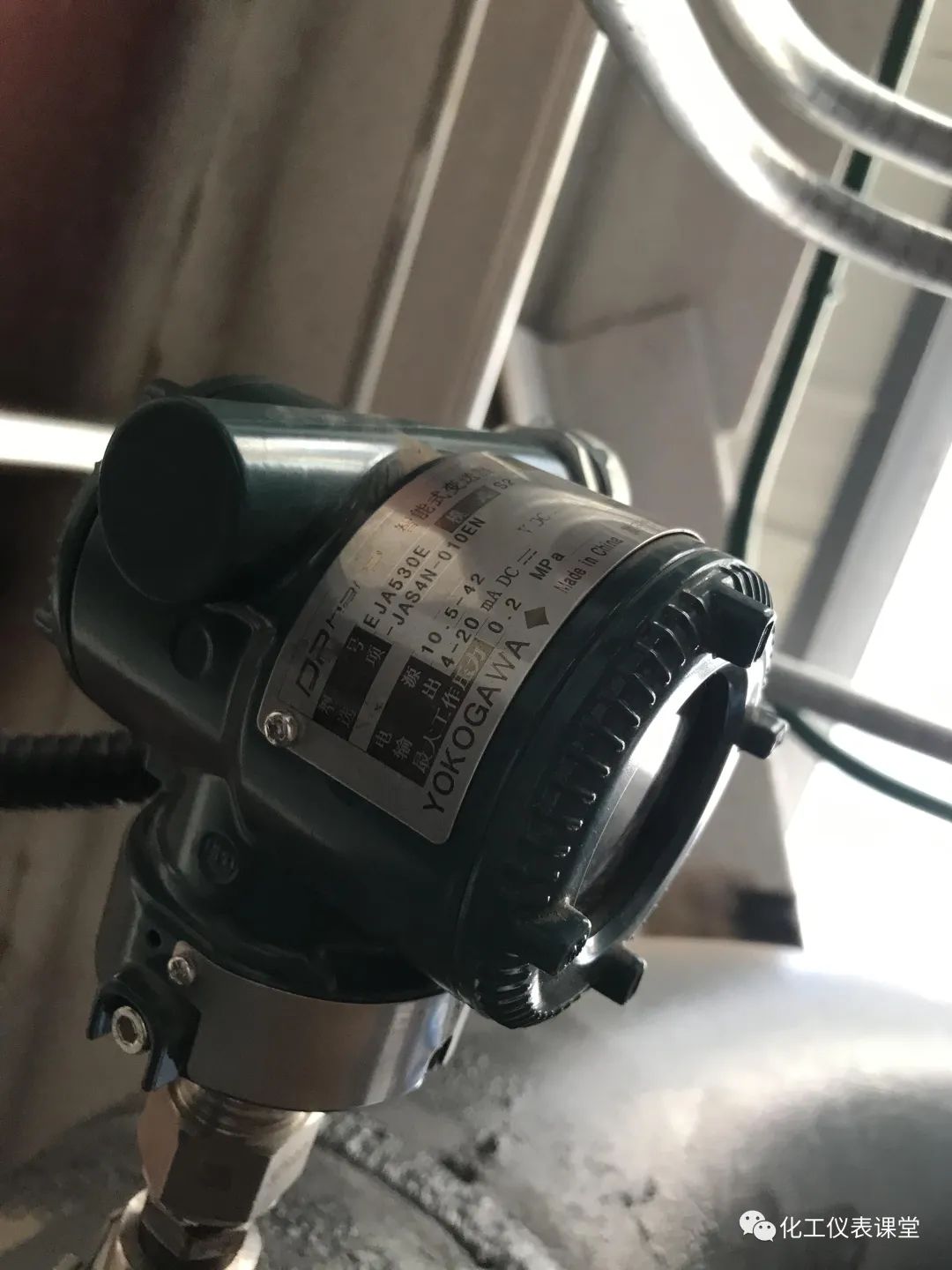

压力变送器铭牌信息

在对压力变送器选型时要考虑以下几个方面:

1.压力变送器的量程。

一般现场实际压力为压力变送器量程的2/3。

2.压力变送器的输出信号类型。

选择4-20ma、1-10V等信号类型，是否支持MODBUS（RS485）、HART（如支持的话可用475手操器对压力变送器进行参数设置）等协议。

3.膜片接触液体材质。

根据接触的酸碱性来选择膜片材质，如：不锈钢316L，哈氏合金等。

4.过程连接。

压力变送器引压连接是螺纹安装，还是法兰安装。

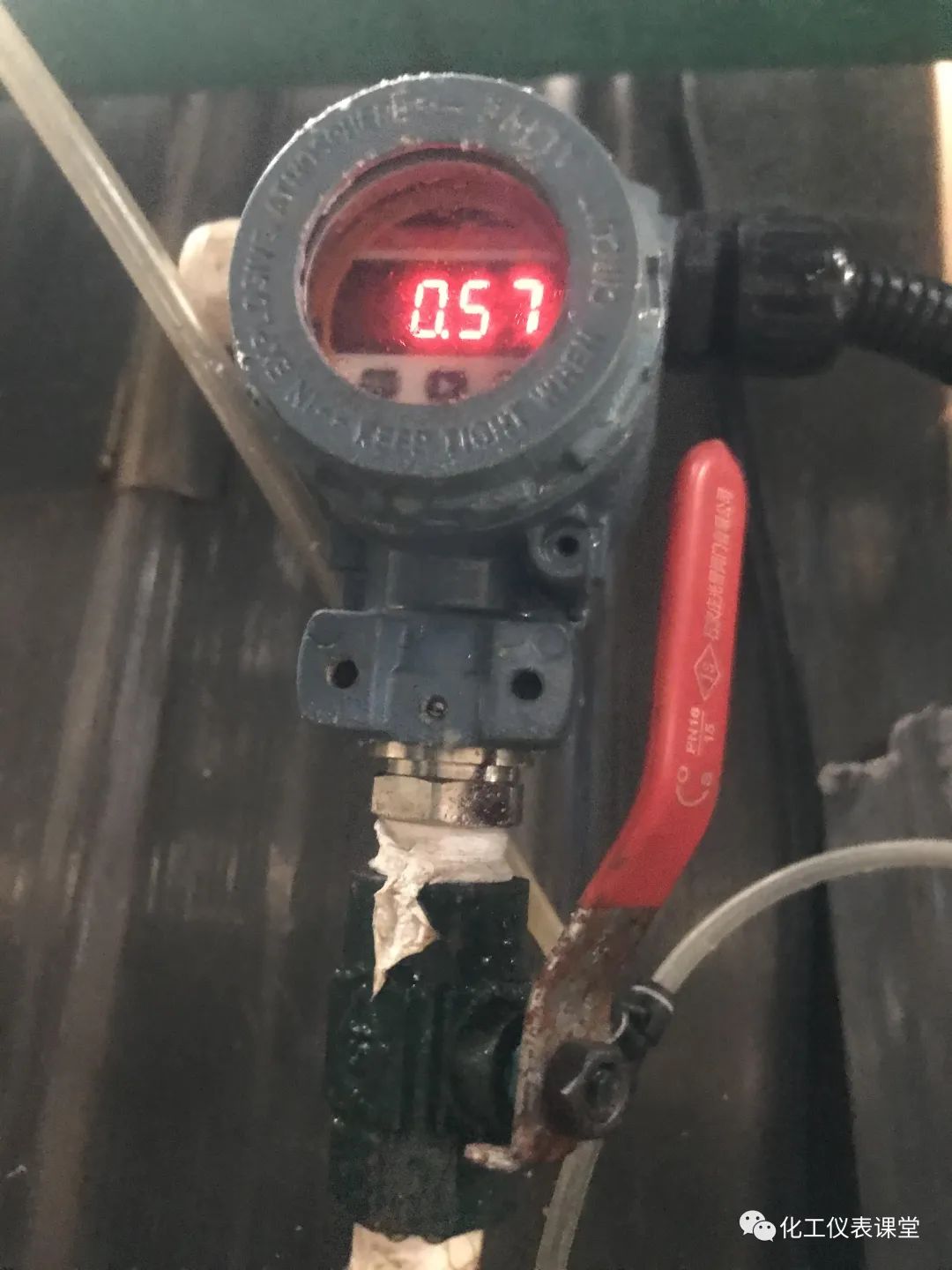

螺纹式安装

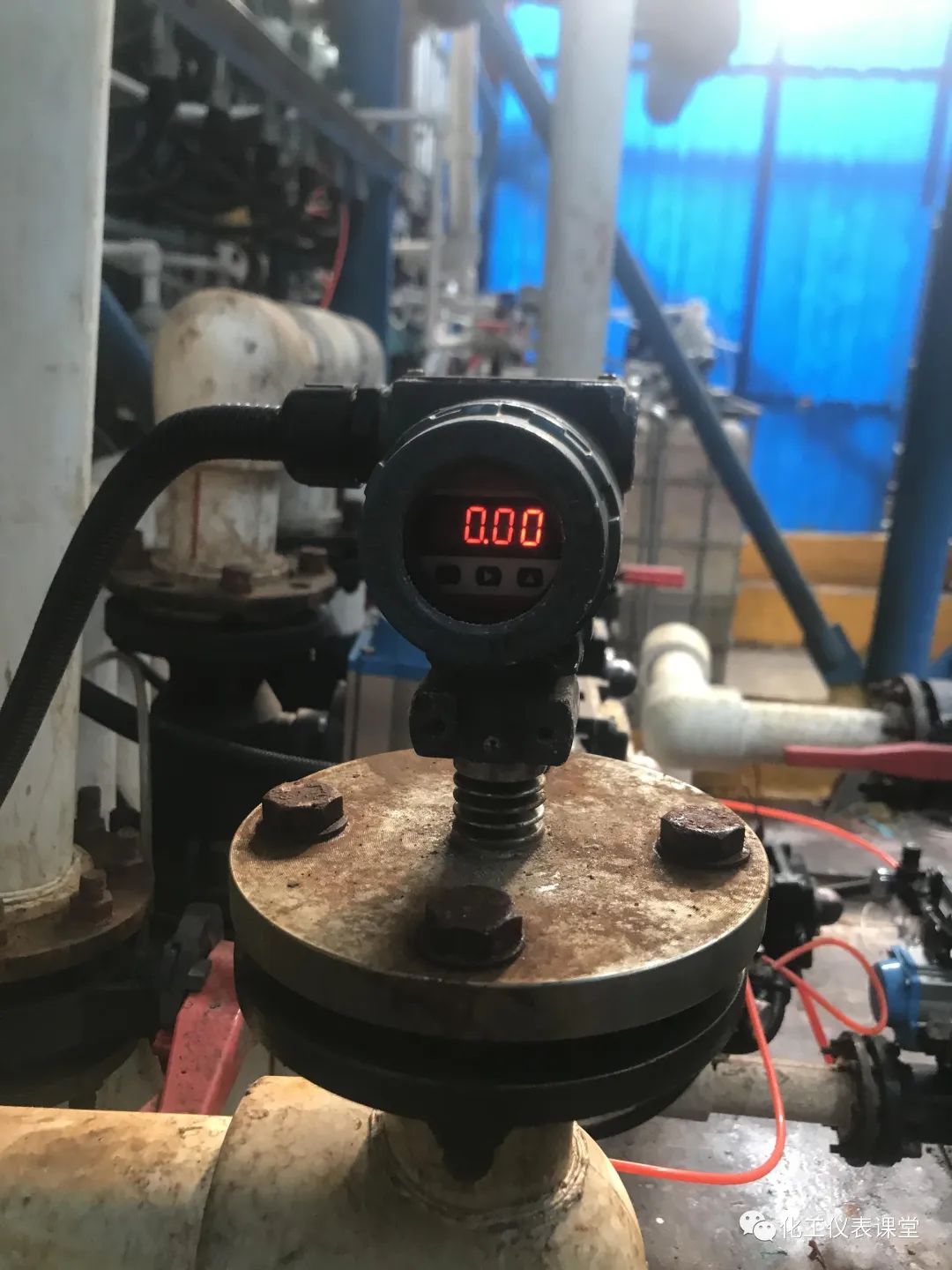

法兰式安装

5.电气连接。

安装区域是否防爆区，一般为两个电气接口带一个盲塞，方便安装压力变送器在不同的方向朝向时方便接线。

6.有无显示表。

看现场是否需要显示，是否需要按键设置（一般带HART协议的现场压力变送器无需按键设置）。

• 压力变送器的设置

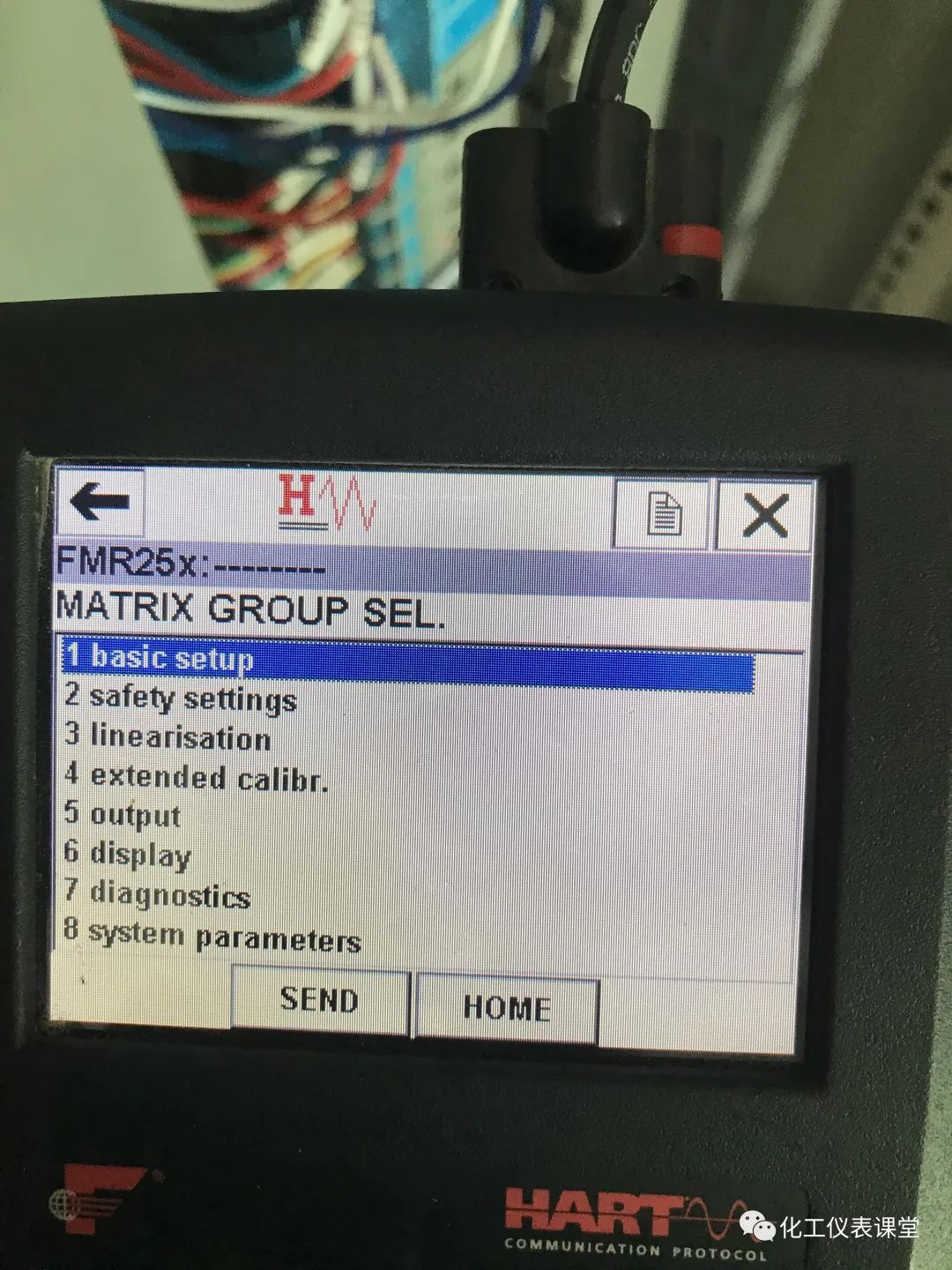

475手操器

位号设置：设置与仪表对应位号，例如：PI0101（关于仪表位号的表示方法请看上篇文章仪表位号的表示方法）。

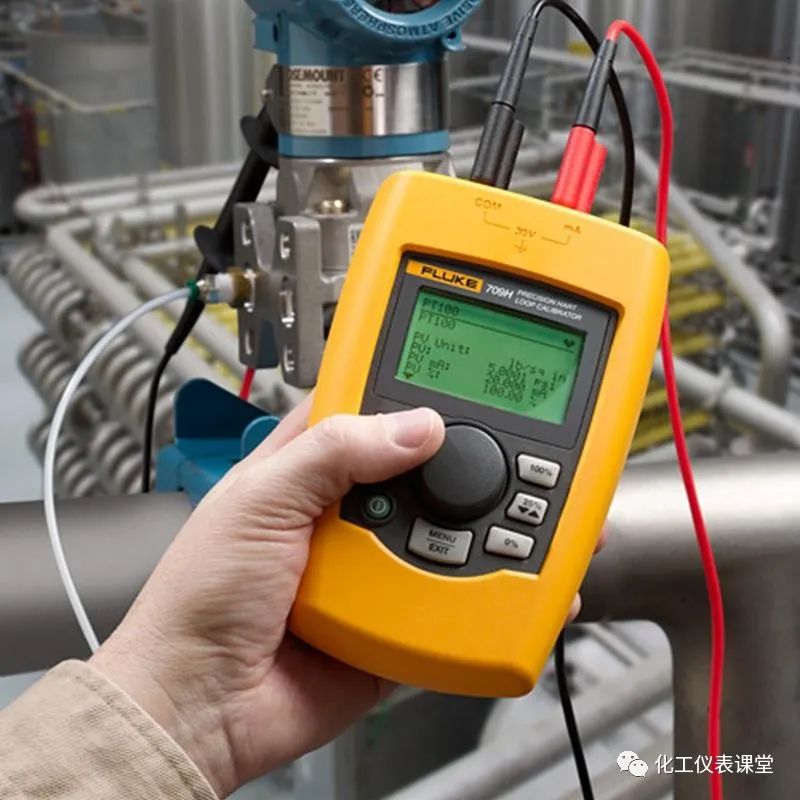

选择输出电流：选择当前压力为4ma或20ma，可以对压力变送器标定，比如：在压力变送器不受压力时可以设置当前电流为4ma；在压力变送器承受压力量程上限时可以设置当前电流为20ma。当然有的压力变送器支持机械调零。

压力单位：MPA、KPA、mmHg等可供选择。

量程上限：在最大量程中设定合适量程上限，增强压力数值的准确性。

量程下限：正压一般设为零，负压需根据现场情况而定。

阻尼时间：也就是压力变送器的反应速度。

显示输出：现场显示屏上显示的类型，可以是实时值，也可以是量程百分比等。

• 压力变送器的常见故障

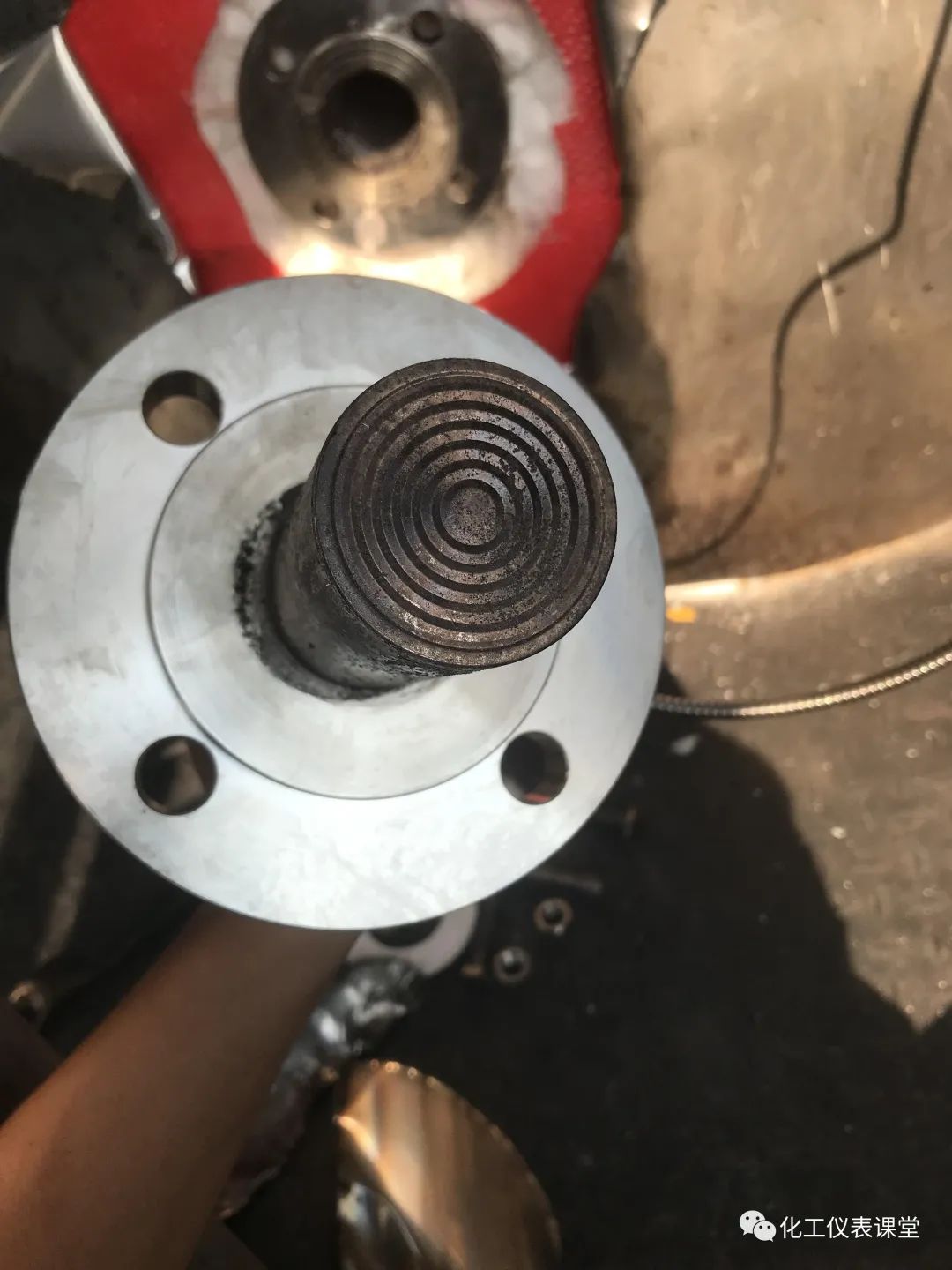

膜片鼓包、凹陷、损伤：直接更换备件

膜片粘上物料：用水或蒸汽清理膜片表面物料，注意别损伤膜片

仪表零点迁移：对压力变送器机械调零或零点标定.
